Задвижка 30с541нж ДУ600 РУ16 (DN600, RN16) фланцевая стальная клиновая

Описание и принцип действия

Задвижка стальная фланцевая 30с541нж ДУ600 предназначена для использования в системах трубопроводов, где требуется регулирование или перекрытие потока жидкостей или газов. Обладает высокой прочностью и надежностью, что позволяет ей эффективно выполнять свои функции в различных условиях эксплуатации.

• Принцип действия задвижки 30с541нж основан на использовании специального механизма, который позволяет открывать и закрывать клапан с помощью поворота рукоятки или привода. Клапан имеет два положения: открытое и закрытое. В открытом положении поток среды свободно проходит через задвижку, а в закрытом положении поток перекрывается.
• Задвижка изготовлена из высококачественной стали, что обеспечивает ей долговечность и устойчивость к воздействию различных факторов, таких как высокое давление, высокая температура или агрессивные среды. Она также обладает прочными фланцами, которые обеспечивают надежное соединение с трубопроводом.
• 30с541нж ДУ600 широко применяется в различных отраслях промышленности, таких как нефтегазовая, химическая, энергетическая и водоснабжение. Она может использоваться как для перекрытия потока среды в случае аварийных ситуаций, так и для регулирования объема потока в обычном режиме работы системы.

Задвижка обеспечивает контроль и регулирование потока жидкостей и газов в системах трубопроводов. Отличается высокой прочностью и устойчивостью к различным условиям эксплуатации, что делает ее идеальным выбором для различных отраслей промышленности.

Технические характеристики задвижки 30с541нж ДУ600

Устройство

• Вид затвора — Клиновая
• Расположение ходового узла — С выдвижным шпинделем
• Тип присоединения — Фланцевое
• Тип привода — Редукторный
• Рабочая среда — Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
• Температура рабочей среды, °С — От -40 до +425
• Температура окружающего воздуха, °С — От -40 до +45
• Климатическое исполнение — У1
• Класс герметичности — А
• Приемка — ОТК
• Назначенный срок службы, лет — 10
• Назначенный ресурс, циклов — 1700
• Наработка на отказ, циклов — 500
• Масса, кг – 1400

Габаритные и установочные размеры 30с541нж ДУ600

• L = 800 мм
• D = 840 мм
• D1 = 770 мм
• H3 = 2325 мм
• n отв. d = 20 x 39 мм

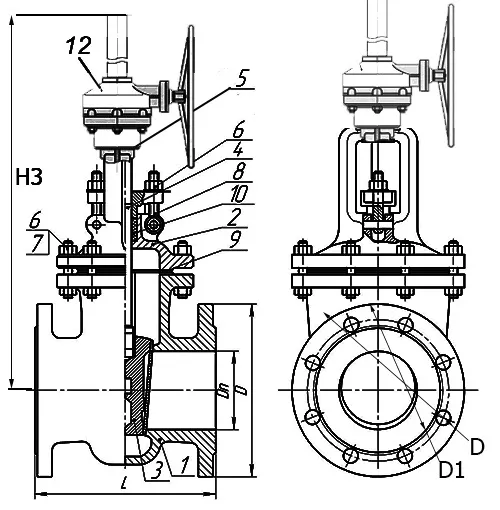

Эскиз

Материальное исполнение задвижки

• Корпус, крышка — Сталь 25Л
• Клин (диски) — Сталь 25Л
• Шпиндель — Сталь 20Х13
• Гайка шпинделя — латунь ЛС59
• Гайка — Сталь 25
• Шпилька, болт — Сталь 35
• Болт откидной — Сталь 35
• Уплотнение — паронит, ТРГ
• Набивка сальника — АГИ, ТРГ

Документы

Продажа и доставка задвижки

На сайте Пензенского завода Арматуростроения вы можете купить задвижки фланцевые 30с541нж ДУ600 и всех других типоразмеров. Мы производим запорную арматуру по ГОСТ и предлагаем самые выгодные цены.

Чтобы узнать актуальную стоимость задвижки и оформить заказ с доставкой в ваш город, свяжитесь с менеджером.
